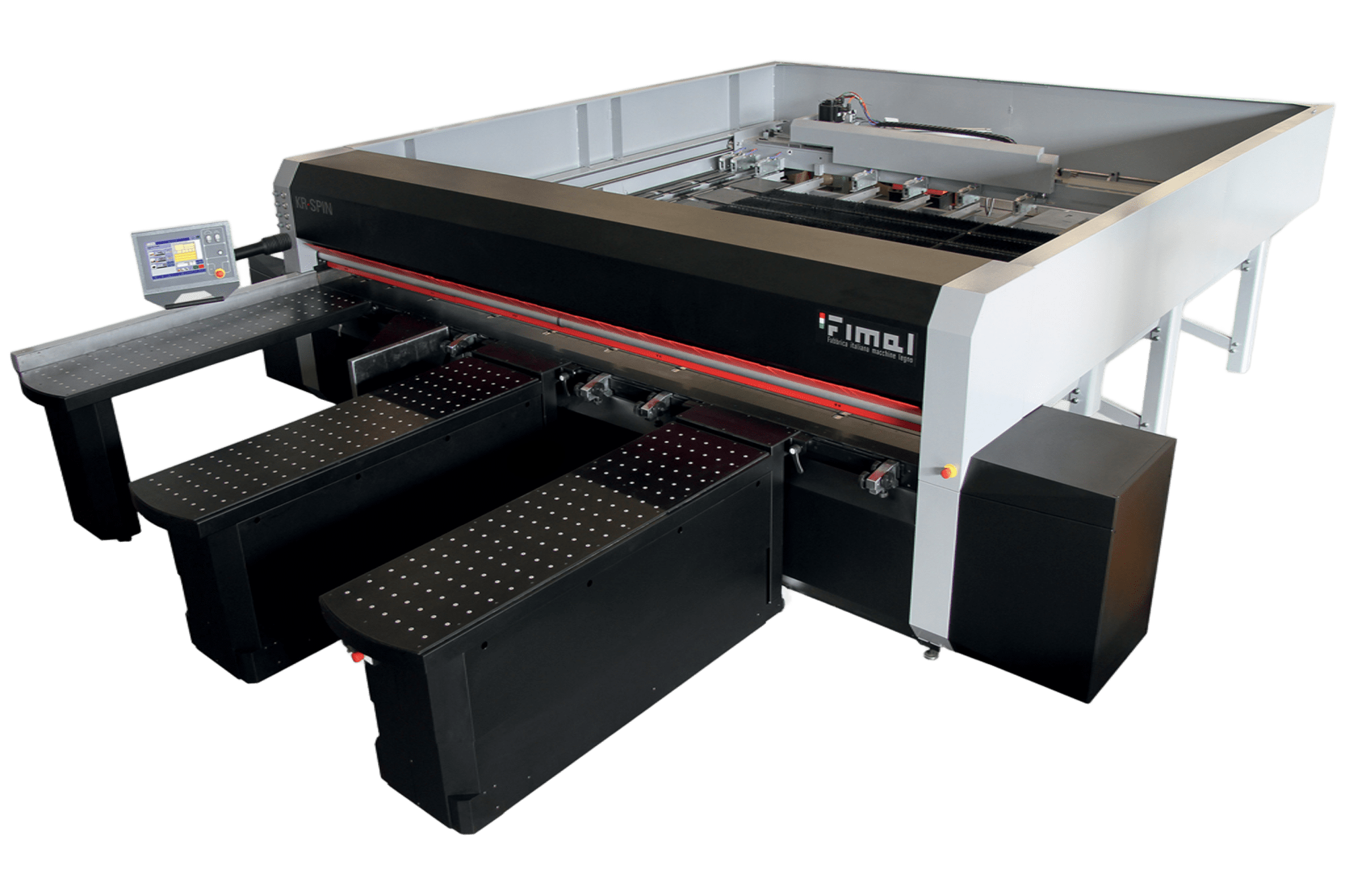

Пакеторазкройващ циркуляр Fimal
KR SPIN ROTOMATIC
FIMAL превръща хоризонталния пакеторазкройващ циркуляр в автоматизиран център за разкрой на плоскости.
.png)
Благодарение на иновативната система ROTOMATIC производителността вече не зависи от оператора.
KR-SPIN ROTOMATIC е разработен както за серийно производство, така и за единични поръчки, без това да забавя работния процес. Благодарение на иновативната система ROTOMATIC, която автоматично премества отрязаната при първия надлъжен срез плоскост към зоната за напречно рязане, производителността и точността на готовите детайли вече не зависят от оператора. Неговата задача е единствено да разтоварва готовите детайли от машината.
Здрава и прецизна конструкция
Основата е изработена от стоманени профили, заварени в единна конструкция. Обработва се на CNC машини с еднократно позициониране, което гарантира висока точност на размерите и перпендикулярност на повърхностите.
Стоманената работна маса е усилена с ребра и покрита с устойчив на надраскване бакелит. Това предпазва повърхността на плоскостите по време на всички етапи на обработка.
Двете масивни притискащи греди работят независимо една от друга и осигуряват стабилно фиксиране на материала по време на рязане. Едната притиска плоскостта от двете страни на линията на надлъжния срез, а другата задържа отделената част при напречното рязане. Пневматичното задвижване и прецизният направляващ механизъм осигуряват плавно движение и надеждна работа. Притискащото усилие се регулира лесно, а защитните прегради и аварийният предпазен лост допринасят за безопасността на оператора.
Бутален механизъм ROTOMATIC

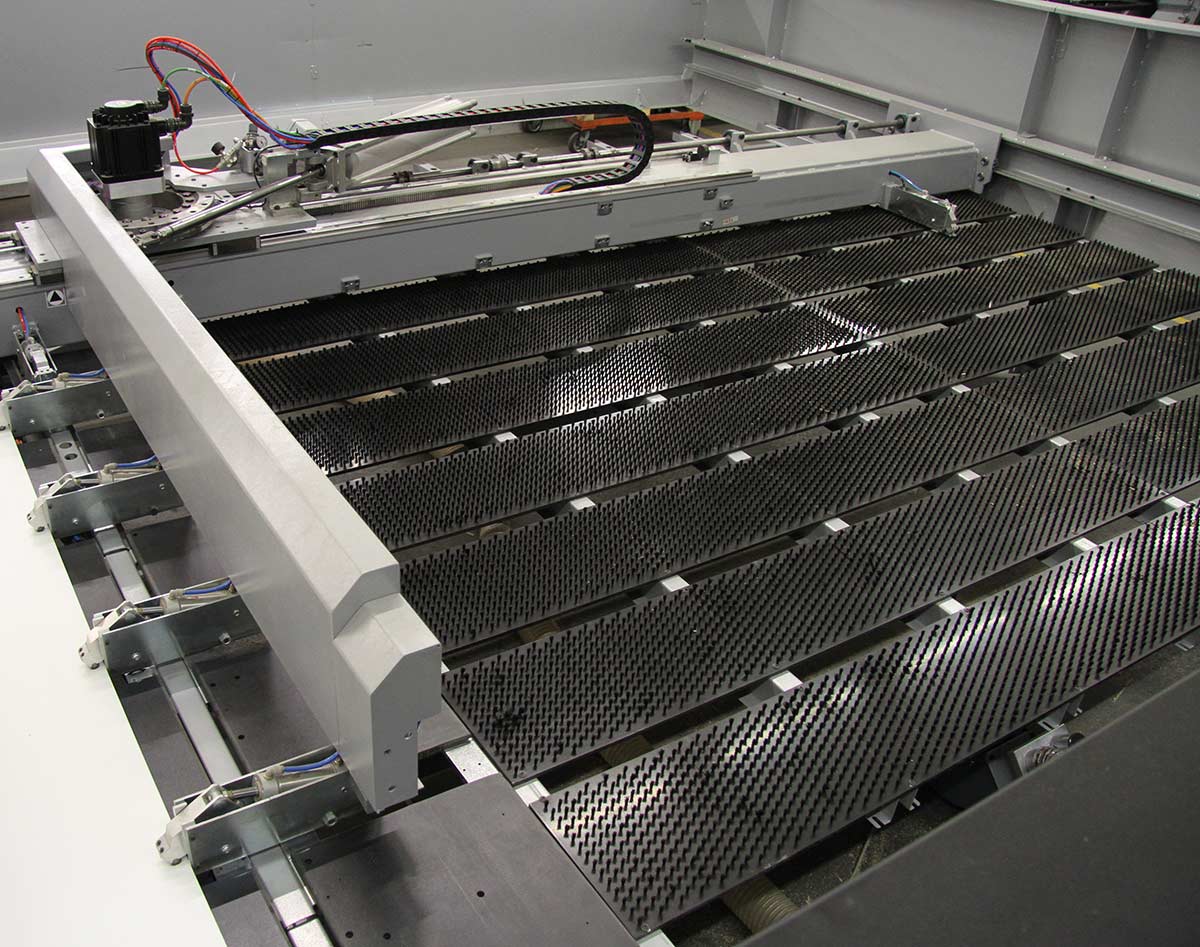

Буталният механизъм е изграден от масивна тръбна конструкция с голяма дебелина на стените, осигуряваща необходимата твърдост и точност.Задвижването е с безчетков мотор. Системата от торсионен механизъм и зъбна рейка с пиньон, изработени от закалена и шлифована стомана, гарантира прецизно позициониране.Механизмът се движи по здрави греди с H-профил, които осигуряват висока точност и стабилност на цялата конструкция.

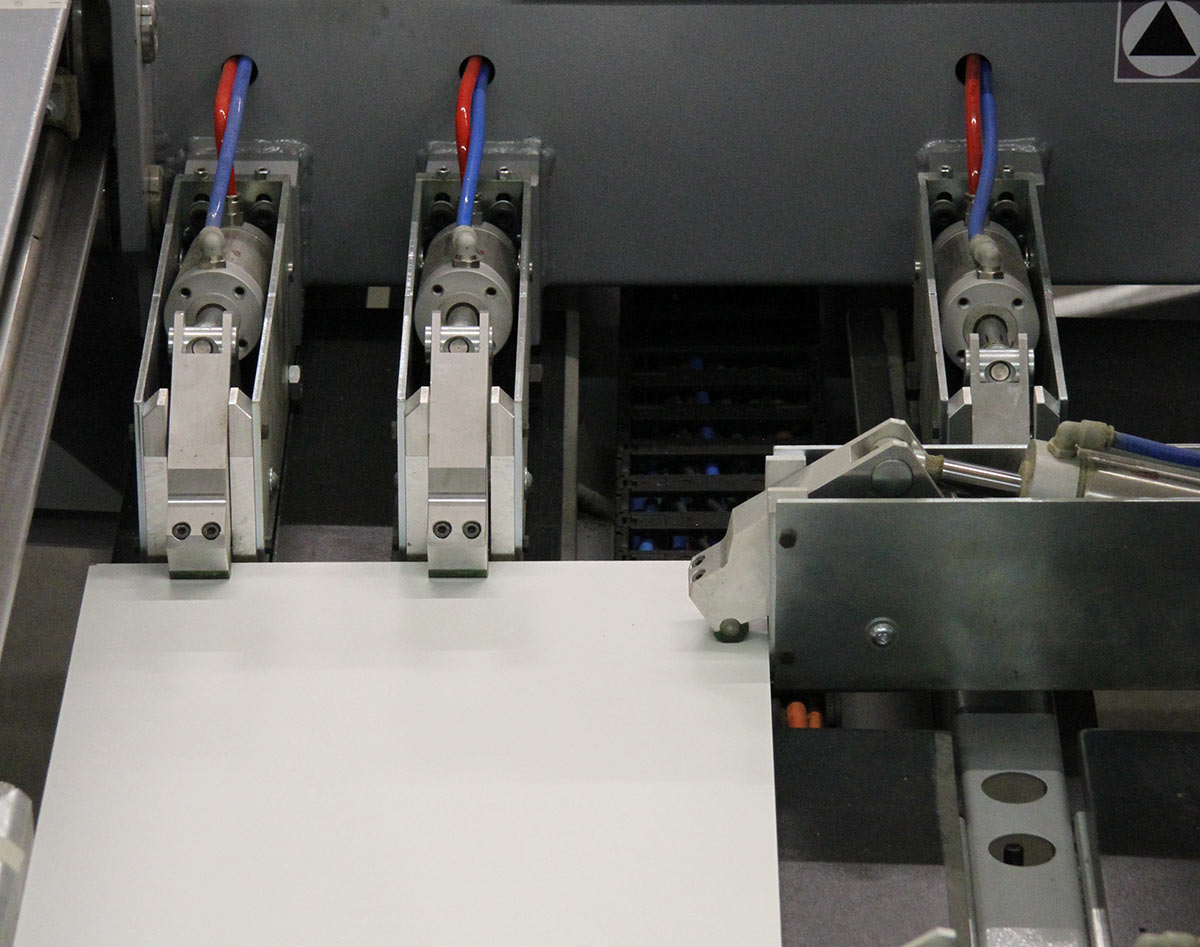

Машината разполага с 8 стяги с възможност за регулиране на притискащото усилие. Четири от тях са монтирани върху въртящи механизми и са част от системата ROTOMATIC.
Бутащ механизъм ROTOMATIC
Бутащият механизъм е изграден от масивна тръбна конструкция с голяма дебелина на стените, осигуряваща необходимата твърдост и точност.Задвижването е с безчетков мотор. Системата от торсионен механизъм и зъбна рейка с пиньон, изработени от закалена и шлифована стомана, гарантира прецизно позициониране.Механизмът се движи по здрави греди с H-профил, които осигуряват висока точност и стабилност на цялата конструкция.
Машината разполага с 8 стяги с възможност за регулиране на притискащото усилие. Четири от тях са монтирани върху въртящи механизми и са част от системата ROTOMATIC.
Управляващ модул и повдигащи маси

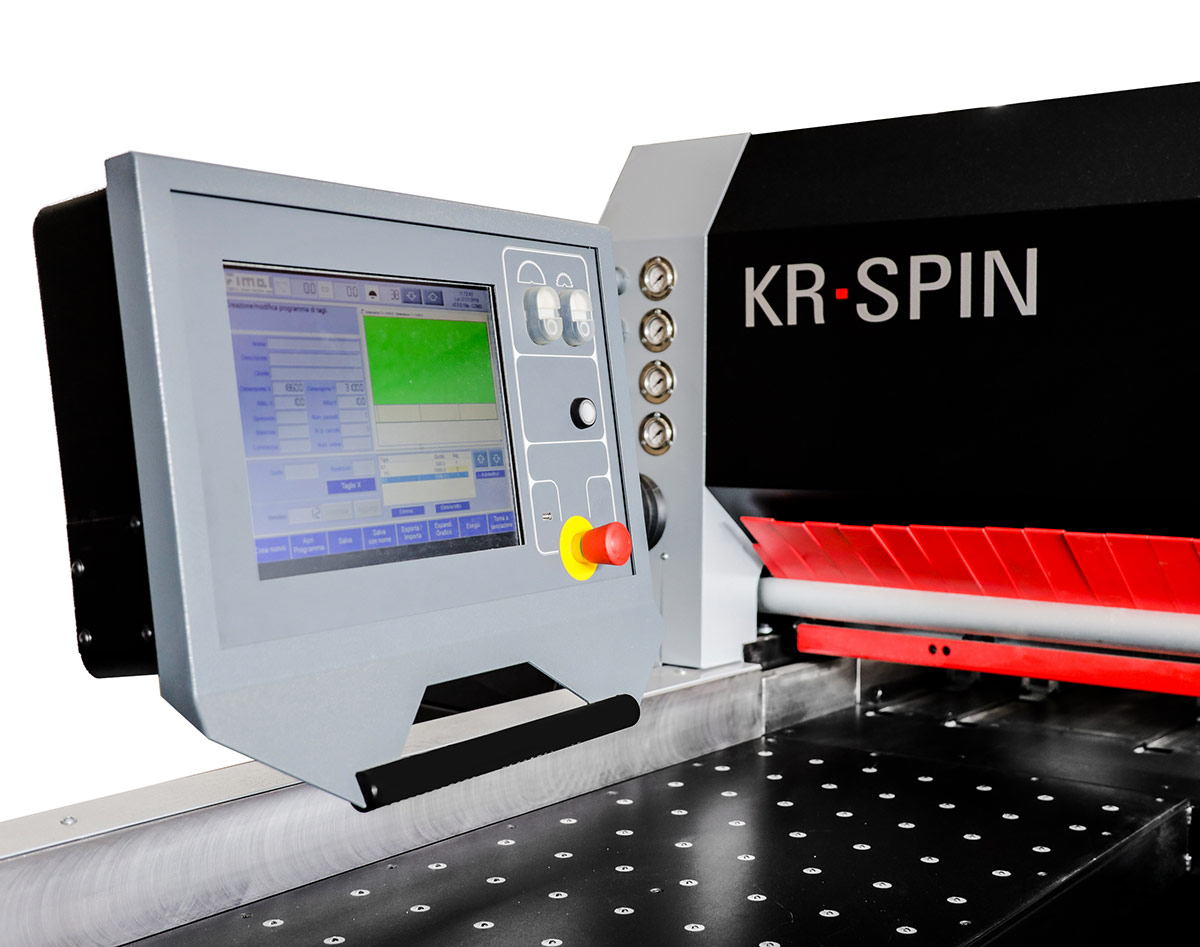

Машината е оборудвана с 15-инчов сензорен екран, чийто наклон и положение могат да се регулират чрез завъртане. Управляващият модул работи с операционна система Windows 10 IoT.Системата осигурява напълно автоматизирано управление на разкройните схеми, включително и при сложни конфигурации. Оптимизират се движенията на основните оси: каретката на режещите дискове, буталният механизъм и страничният подравнител.
При необходимост машината може да бъде оборудвана с две предни повдигащи маси, които се регулират странично и се повдигат синхронно чрез линейни електродвигатели.Те улесняват зареждането и вертикалното придвижване на тежки пакети от плоскости.Управляващата система контролира работата на масите според зададената разкройна схема, така че да бъдат обработвани само необходимите бройки плоскости.
Открийте всички функции на KR-SPIN ROTOMATIC
Технически данни
| KR SPIN ROTOMATIC | |
|---|---|
| Ширина на бутащия механизъм | 4600 мм |
| Максимална височина на рязане при притискане | 72 мм |
| Скорост на бутащия механизъм към линията на рязане | 1–24 м/мин |
| Скорост на бутащия механизъм при отдалечаване | 70 м/мин |
| Брой пневматични стяги върху буталния механизъм | 8 бр. |
| Максимален диаметър на основния диск | 350 / 30 / 4,4 мм |
| Диаметър на подрезвача | 150 / 20 мм |
| Мощност на двигателя | 7,5 / 2,2 kW |
| Скорост на каретката с дисковете при рязане | 2–50 / 70 м/мин |
| Обороти на основния диск / подрезващия диск | 4000 / 8000 об/мин |
| Макс. размер на плоскостта при работа с ROTOMATIC | 3200 мм |
| Мин. размер на плоскостта при работа с ROTOMATIC | 600 мм |
| Макс. ширина на плоскостта, която може да бъде завъртяна от ROTOMATIC | 1300 мм |
| Мин. ширина на плоскостта, която може да бъде завъртяна от ROTOMATIC | 70 мм |
Опционално оборудване
- Предни моторизирани повдигащи маси
- Електронно регулиране на височината на режещия диск
- Софтуер за предварителен срез без вътрешни напрежения
- Оптимизация на разкройните схеми директно на машината
- Допълнителна стяга
