Пакеторазкройващ циркуляр Fimal
Concept ELITE
Concept Elite е предназначен да повиши производителността в сегмента между ръчните и форматните циркуляри и традиционните пакеторазкройващи циркуляри.
Машината съчетава гъвкавостта на форматния циркуляр с качеството на рязане на пакетен циркуляр, и то на само 28 м² площ.
Модели
.jpg)

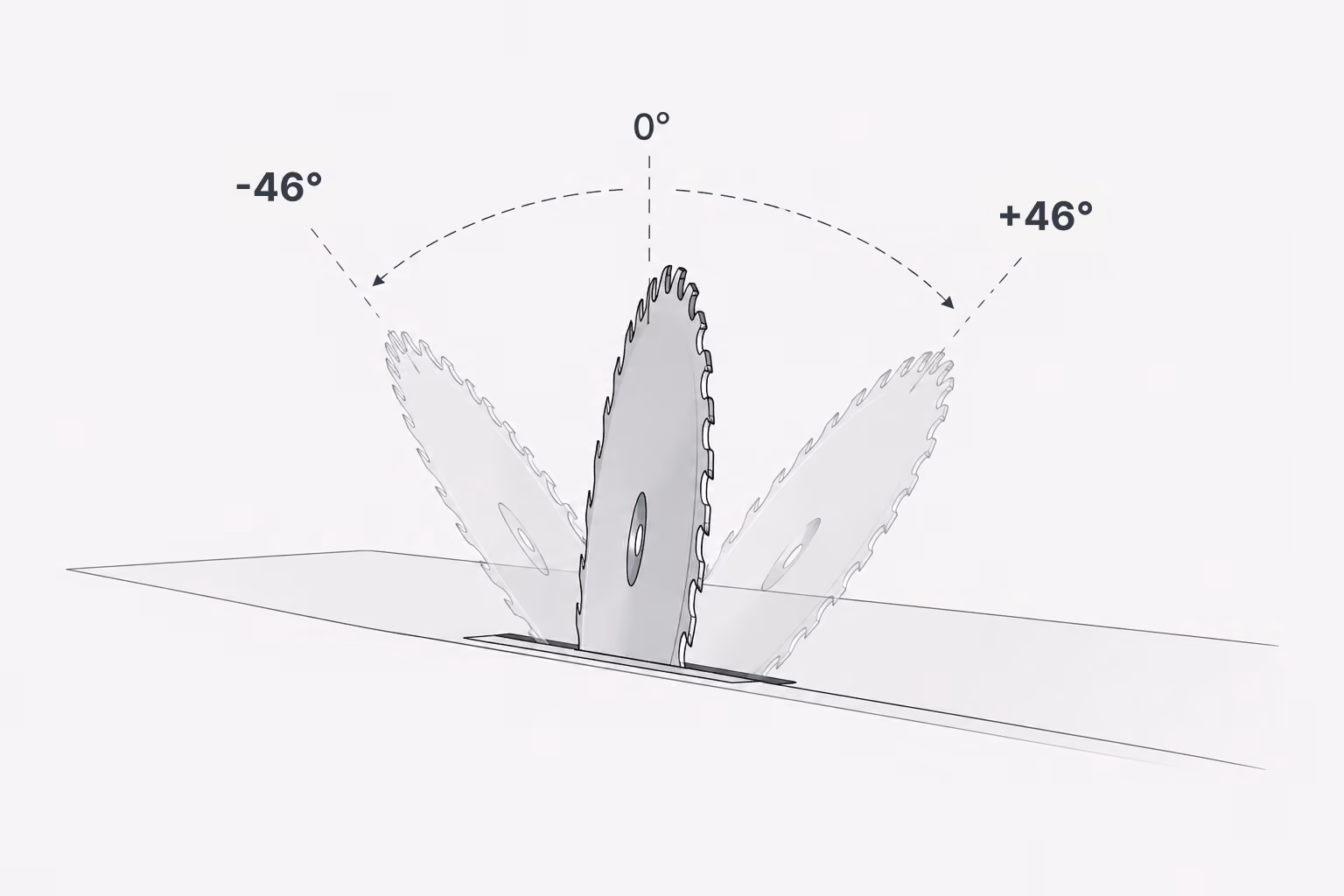

Висока прецизност
Concept ELITE 350 може да накланя диска до 46°, като наклонът се управлява електронно и се показва на цифров дисплей с десети от градуса. Само при модела Concept ELITE 450, предназначен за рязане на дебели материали, дискът е фиксиран и не се накланя.

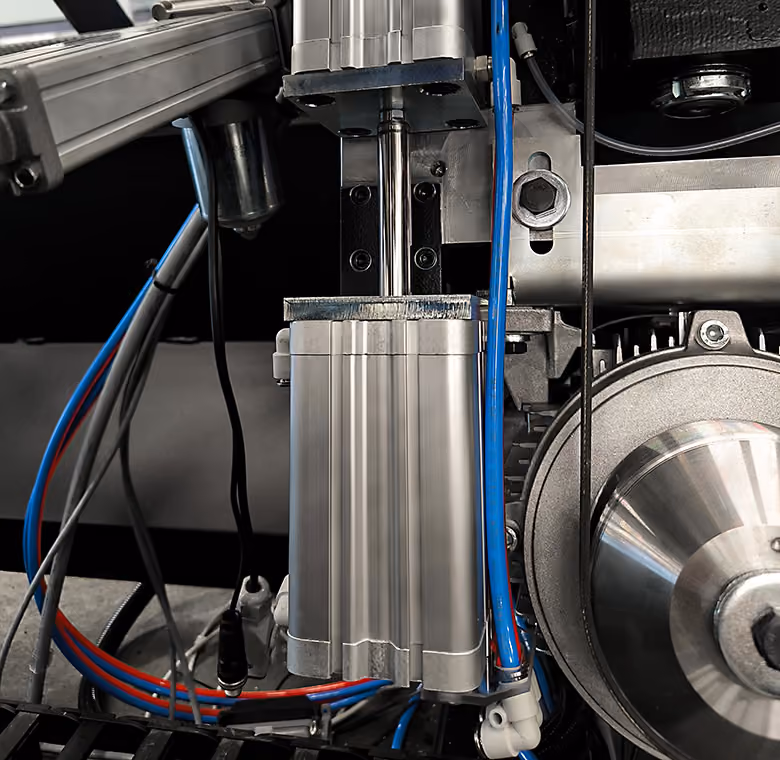

Пневматична система
Нова пневматична система управлява повдигането на режещия и на подрязващия диск бързо и с максимална точност. Компактният режещ блок се движи по призматични водачи с циркулиращи сачмени лагери, които гарантират точност и стабилност.

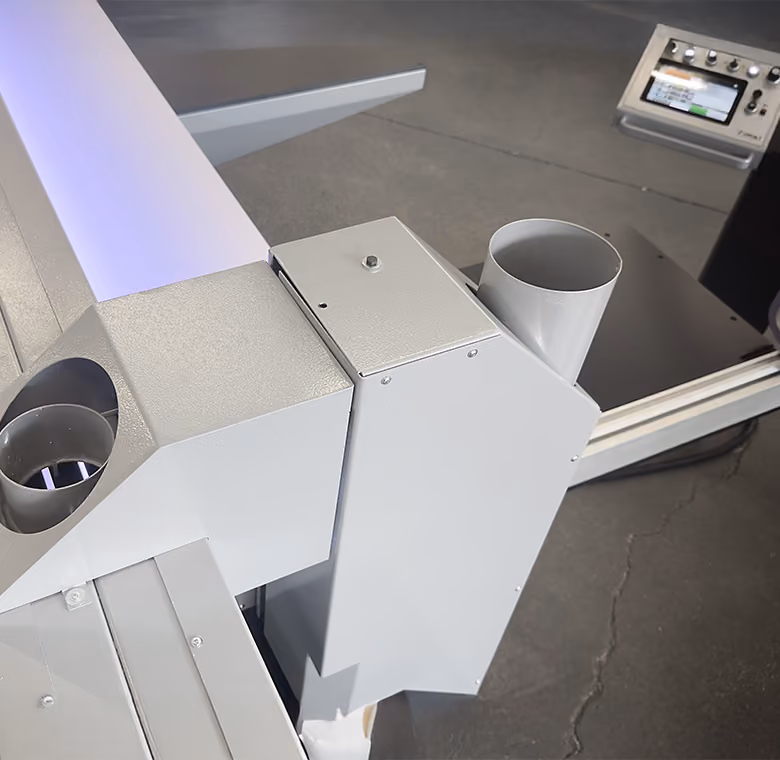

Притискаща греда
Притискащата греда, която обхваща цялата дължина на рязане, осигурява максимална безопасност и отлично задържане, дори при тънки плочи. И двете връзки за прахоаспирация са разположени отгоре, което улеснява монтажа и освобождава място на пода. Металните тръби увеличават скоростта на въздуха и подобряват ефективността на аспирацията.

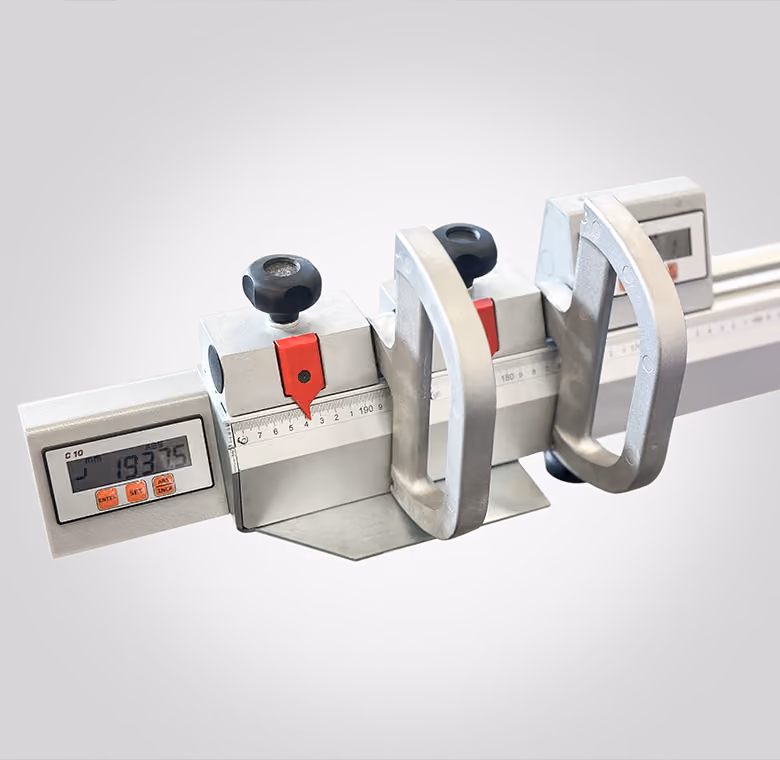

Телескопичен ъглов водач
Телескопичният водач се разширява до 2500 мм (3400 мм по заявка) и е оборудван с два механични прекатурващи се упора. По заявка се предлага с цифрови дисплеи или напълно моторизиран (4 оси, максимално отваряне 3600 мм), управляван през сензорен екран.

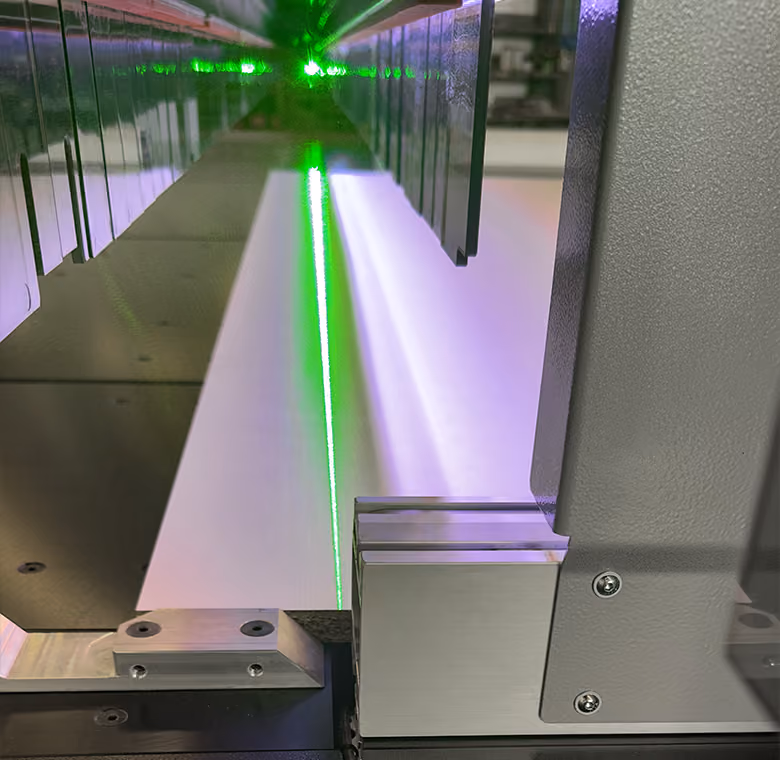

Нов лазер
Новият позициониращ лазер, наличен по заявка, улеснява ъгловото рязане и обикновеното подрязване, като проектира линията на рязане върху плочата.
Маса за ъглово рязане
По заявка се предоставя практична, лесно сваляема маса за ъглови разрези с механично отчитане на ъгъла ±50° и разширяем, сваляем водач до 2400 мм. По заявка са налични и цифрови дисплеи за ъгъла и дължината на детайла.
Софтуер за офис компютър
По заявка се предлага оптимизационен софтуер за офис компютър, който осигурява максимална производителност с минимална загуба на време и материали. Данните се прехвърлят към машината чрез USB флашка (не е включена) или чрез LAN порт (опция), като е необходимо да се комбинира с 10" сензорен екран. По желание към софтуера може да се свърже принтер за печат на етикети в реално време, което улеснява управлението на нарязаните детайли.

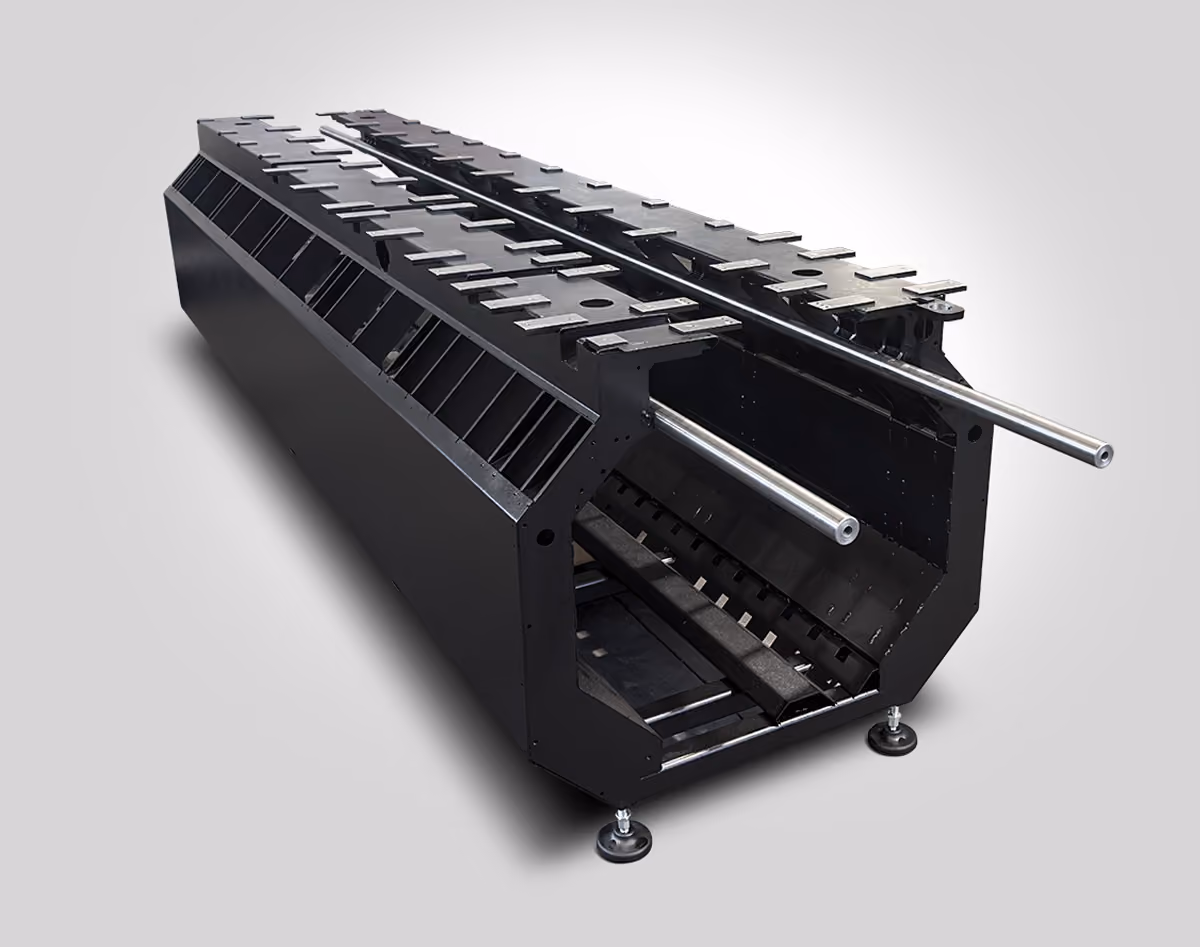

Стоманена носеща конструкция
Стоманената конструкция е здрава и позволява ширина на рязане до 4200 мм. Обработва се с CNC машина, което гарантира равна повърхност и точни прави ъгли по цялата машина.

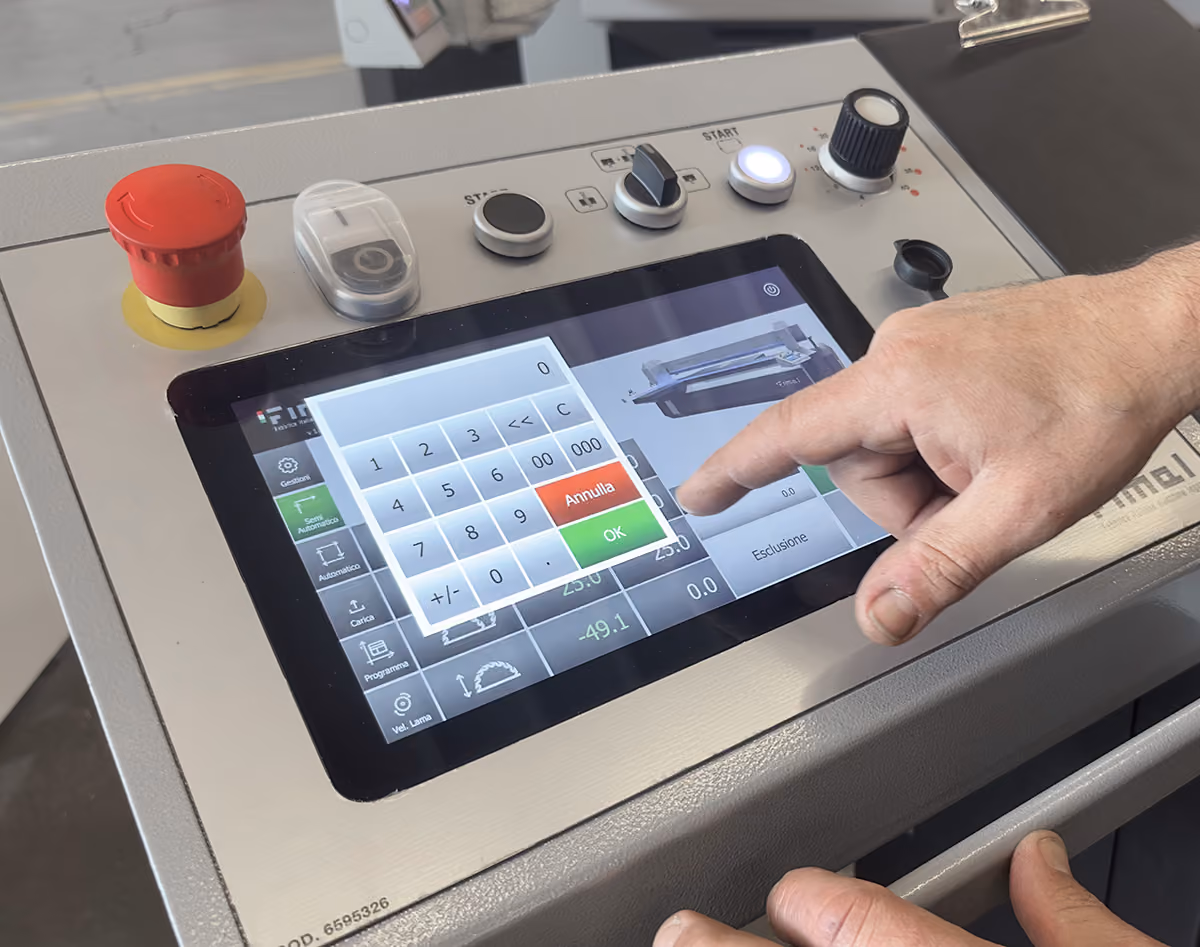

Нов 10" капацитивен сензорен екран
Нов 10" капацитивен сензорен екран е наличен по заявка: по-голям, по-бърз и по-прецизен. Софтуерът е базиран на Windows 10, с прост и модерен интерфейс, и позволява импортиране на схеми за рязане, създадени от външни оптимизатори. Разширява възможностите за персонализиране, управлява до 4 оси и поддържа отдалечена помощ.
Нов 10" капацитивен сензорен екран
Нов 10" капацитивен сензорен екран е наличен по заявка: по-голям, по-бърз и по-прецизен. Софтуерът е базиран на Windows 10, с прост и модерен интерфейс, и позволява импортиране на схеми за рязане, създадени от външни оптимизатори. РRазширява възможностите за персонализиране, управлява до 4 оси и поддържа отдалечена техническа помощ.

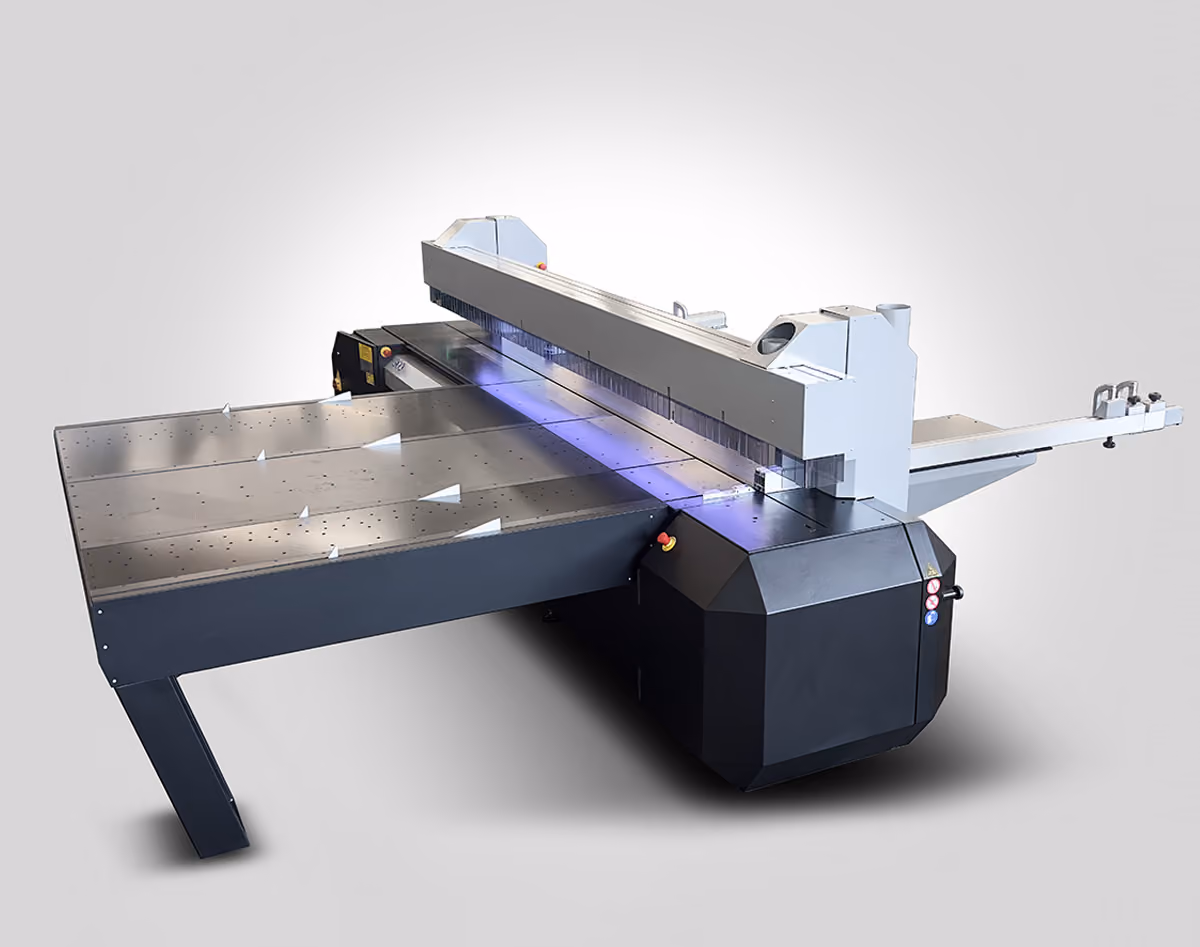

Електронен ограничител с 4 упора
Изцяло нов електронен ограничител: по-бърз, по-гъвкав и по-ефективен. Четирите прибиращи се упора с височина 39 мм позволяват да режете наведнъж няколко плоскости. Обхватът на позициониране е 2000 мм, а отварянето е 1300 мм (2100 мм по заявка).
Когато упорите не ви трябват, машината ги изключва автоматично и освобождава изцяло задната маса.
Открийте всички функции на Concept ELITE
Технически данни
| ELITE 350 | ELITE 450 | |
|---|---|---|
| Дължина на рязане | 2600 / 3200 / 3800 / 4200 (4250 при Ø350) мм | 2600 / 3200 / 3800 / 4200 (4250 при Ø350) мм |
| Размери на циркулярния диск | 300-350 мм | 400–450 мм |
| Скорост на въртене на диска | 4000 об/мин | 1500–4300 об/мин |
| Мощност на двигателя | 5 kW (7,5 hp) | 5 kW (7,5 hp) |
| Височина на рязане при 90°, диск Ø350 (Ø300) | 100 (75) мм | 150 мм |
| Височина на рязане при 45°, диск Ø350 (Ø300) (мм) | 67 (45) мм | - |
| Диаметър на аспирационния канал | 100–120 мм | 100–120 мм |
| Дебит на аспирацията | 1800 (м³/ч) | 1800 (м³/ч) |
| Скорост на въздуха | 25 (м/сек) | 25 (м/сек) |
| Работно налягане | 7 (bar) | 7 (bar) |
| Ниво на шум по EN ISO 19085-2:2021 LA EQ (dB(A)) | 80,6 – 94,7 | 80,6 – 94,7 |
